사업소개
공법소개
동도기공은 최첨단 기술과 다년간의 노하우를 결합하여 혁신적인 건설 공법을 개발하고 현장에 적용하고 있습니다. 당사의 주요 공법인 'PPR(Pipe Rehabilitation and Repair)' 공법은 기존 노후 배관을 비굴착 공법으로 효율적으로 갱생하는 친환경 기술입니다.
PPR 공법은 기존 배관 내부에 새로운 라이닝을 형성하여 배관의 구조적 성능을 복원하고 수명을 연장하는 혁신적인 공법입니다. 이 공법은 도로 굴착 없이 기존 배관을 복구할 수 있어 환경 파괴를 최소화하고 공사 기간과 비용을 크게 절감할 수 있습니다.

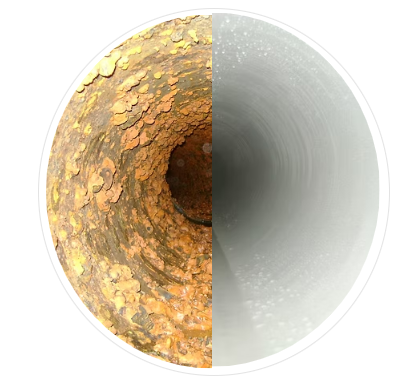

PPR 공법 단면
좌측: 부식된 기존 배관 / 우측: PPR 공법 적용 후 복원된 배관
PPR 공법의 핵심 특징
- 비굴착 공법: 도로 굴착 없이 기존 배관 내부에서 직접 복구 가능
- 구조적 성능 복원: 배관의 구조적 강도와 내구성을 획기적으로 개선
- 환경 친화적: 최소한의 환경 파괴와 폐기물 발생
- 경제성: 전통적인 교체 공법 대비 공사 기간 70%, 비용 50% 절감
- 장기 성능: 50년 이상의 배관 수명 연장 효과
관내 일부 파손이 있어도 안전히 견디는 단단한 두께의 라이너
ASTM (미국시험재료학회) F1216 부분파손 압력관 X1.6 기준을 충족합니다.
관경 10%가 파손되어도 P=관내압(17.5Kgf/㎠)을 견디는 두께로 라이너를 설계합니다.
설계 수압 기준 (보통 압권, 2종관)
- 상시수압 7.5Kg + 수충압 2.5Kg (또는 5.5Kg)
- 최고수압 10Kg (또는 13Kg/㎠)
- 제수밸브 Shell 테스트 수압 : 17.5kgf/㎠
| D(mm) | Diameter | ASTM*1.6 | Thickness | Weight | Outer Diameter |
|---|---|---|---|---|---|
| 300 | 30 | 2.9 | 299 | 5.29 | 6 |
| 400 | 40 | 3.8 | 399 | 8.17 | 7 |
| 500 | 50 | 4.8 | 499 | 10.26 | 7 |
| 600 | 60 | 5.8 | 599 | 13.23 | 7.5 |
| 700 | 70 | 6.7 | 699 | 18.56 | 9 |
| 800 | 80 | 7.7 | 799 | 23.54 | 10 |
| 900 | 90 | 8.6 | 898 | 29.12 | 11 |
| 1000 | 100 | 9.6 | 998 | 35.33 | 12 |
| 1100 | 110 | 10.6 | 1098 | 42.2 | 13 |
| 1200 | 120 | 11.5 | 1197 | 46.01 | 13 |
단면 2~3% 축소 되어도 유속계수(C값) 개선으로
통수능력 증가
(노후관대비 80%, 신관대비30% 향상)
※ 미국 상하수도협회 AWWA 표준 M28에 의하면, SDR값(외경÷두께)이 26 이상이면 통수 능력이 보존된다고 정의
PPR 공법은 상수도, 하수도, 산업용 배관 등 다양한 분야에 적용 가능하며, 도심지, 산업단지, 공공시설 등 광범위한 환경에서 그 효용성을 입증하고 있습니다. 동도기공은 지속적인 기술 혁신을 통해 더욱 효율적이고 친환경적인 배관 복구 솔루션을 제공하겠습니다.
공법의특징
품질 및 안정성
엄격한 품질관리와 20여년간의 현장적용을 통해 검증된 안전하고 안정된 공법입니다.

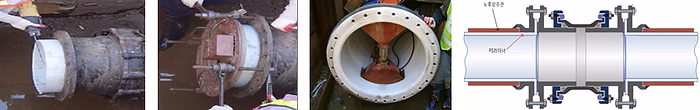

균일 균질한 품질 확보
- 장대구간 시공: 1Span 당 300M 이상 시공 가능
- 환경 안정성: 구조적으로 안전한 소재, 현장경화가 없는 친환경 공법
경제성 및 내구성
신관 부설비의 65 ~ 70%로 반영구적 수명의 PE 라이너를 제공합니다.
CCTV 장기 성능 검증
- 공장 생산 품질: HDPE 완제품으로 엄격한 품질관리 하 생산
- 장기 성능: 기대수명 50년, 신뢰수준 90% 인증
환경 안전성 및 친환경성
위생 안전기준 인증
PE 라이너는 완제품 형태로 현장에 반입되어 유해물질이나 가스 발생이 없는 친환경 공법입니다.
- 액상물질 현장 반입 없음
- 합성고무 부자재 미사용
- 물성 조직 노후화 방지
구조적으로 안전한 무극성 소재로, 시간이 경과해도 유해물질 용출이 없습니다.
인증 현황
- 위생안전기준 인증 (KCW-2013-0260)
- 수도용 적합 인증 (KWWA-CP-2014-009)
공법의 우수성
장대구간 시공 능력
장대구간 시공기술 및 주름 제거 기술을 결합하여 중·대형 노후관에 1 Span 당 300m 이상 시공이 가능합니다.
예시: 울산 공업용수로 '사연재∼선암재' 3개 구간 장거리 시공 (2014년 6~8월, Ø 1200mm)
기술적 특징
- 광폭 하천 및 고속도로 횡단 상하수도관 갱생 가능
- 작업구 설치 위치 및 연장 제한 최소화
- 민원 발생 가능성 감소
- 공기 단축 및 경제성 확보
